Генератори

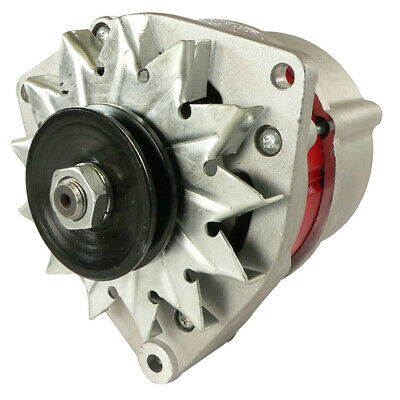

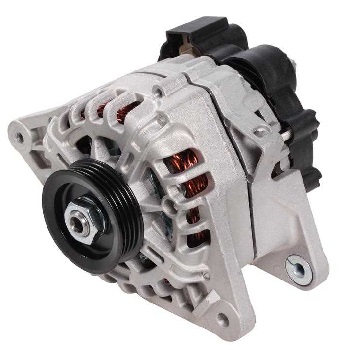

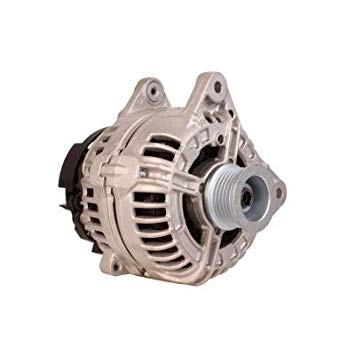

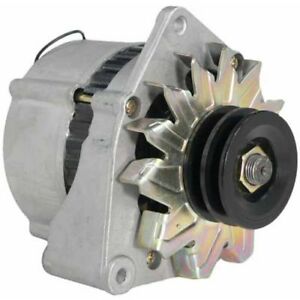

Автомобільний генератор (Alternator) - електрична машина, що приводиться від колінчастого валу і перетворює механічну енергію в електричний струм, що використовується для заряджання акумуляторної батареї та живлення електроустаткування при працюючому двигуні.
Існує два типи конструкцій автомобільних генераторів - традиційна та компактна.
Всі елементи генератора поміщені в корпус: ротор, статор, щітковий вузол, блок, регулятор напруги.
Ротор створює магнітне поле, що обертається, за рахунок того, що на валу ротора знаходиться обмотка збудження, поміщена в дві полюсні половини.
Статор служить для створення змінного електричного струму, він конструктивно поєднує металевий сердечник, набраний із сталевих пластин та обмотки.
Щіточний вузол забезпечує передачу струму збудження на контактні кільця, він включає дві графітні щітки, що притискають пружини і щіткотримач.

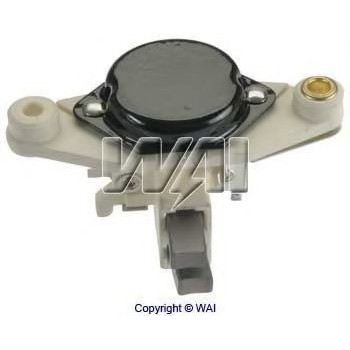

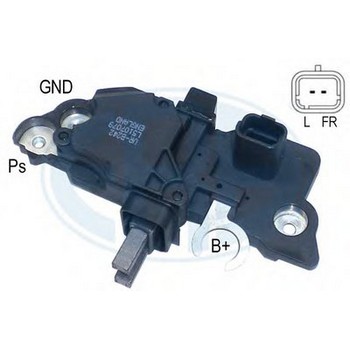

На сучасних генераторах щіткотримач об'єднаний з регулятором напруги єдиний нерозбірний вузол.
Випрямний блок служить для перетворення синусоїдальної напруги, що виробляється генератором, в напругу постійного струму бортової мережі автомобіля і являє собою пластини, що виконують роль тепловідводів, на яких змонтовані діоди.
У корпусі розміщується більшість конструктивних елементів генератора - він є дві кришки передню з боку приводного шківа і задню з боку контактних кілець.
Привід генератора здійснюється за допомогою ремінної передачі і забезпечує обертання ротора зі швидкістю в 2-3 рази, що перевищує частоту обертання колінчастого валу.
