Котушки високовольтні

Котушка запалювання (Ignition Coil) створює високу напругу в системі запалення і є її основним елементом.
Котушка запалювання застосовується у всіх системах запалювання: контактної, безконтактної та електронної.
За своєю суттю котушка запалення - це трансформатор із двома обмотками.

Існують такі типи котушок запалювання:

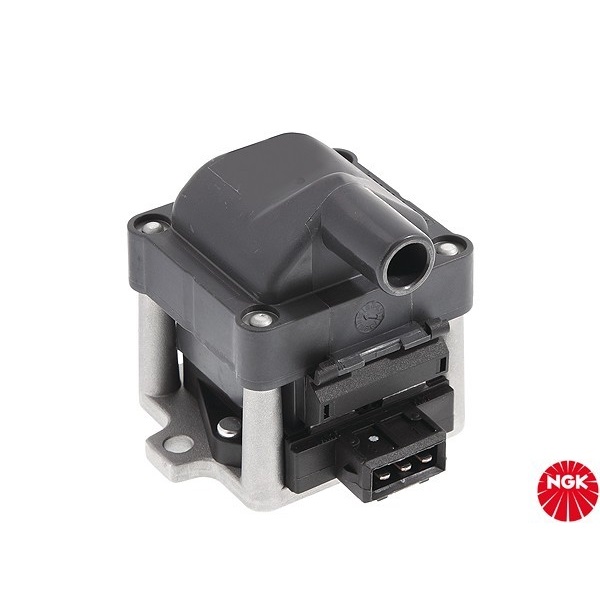

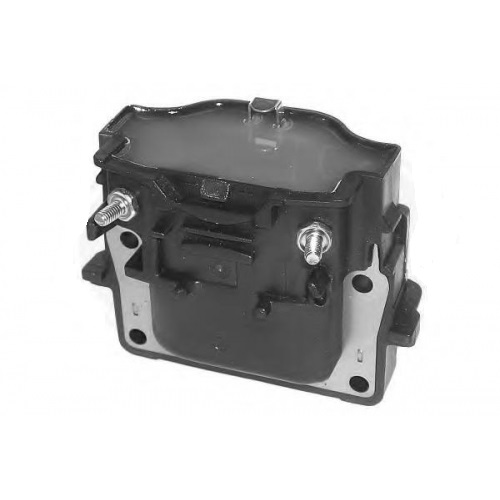

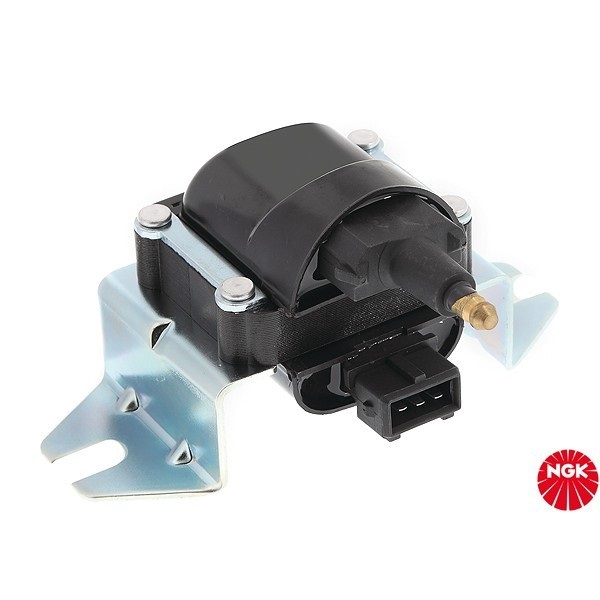

- загальна;
Загальна котушка запалювання застосовується у контактній, безконтактній системах запалювання та електронній системі запалення з розподільником.
Робота котушки запалення заснована на виникненні у вторинній обмотці високої напруги при проходженні первинної обмотки імпульсу струму низької напруги.
При проходженні первинної обмотки струму створюється магнітне поле.
При відсіканні струму магнітне поле наводить у вторинній обмотці струм високої напруги, який виводиться через центральну клему котушки та за допомогою розподільника подається до свічок запалювання.

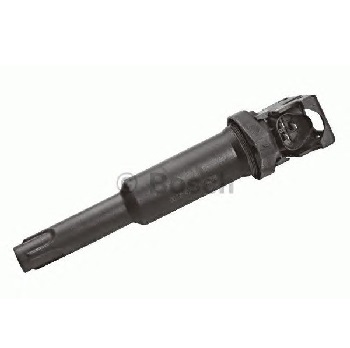

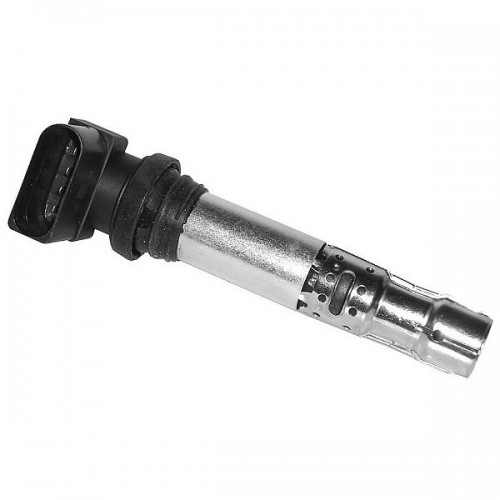

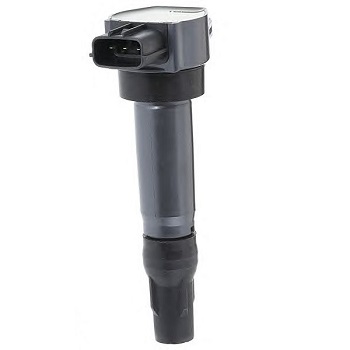

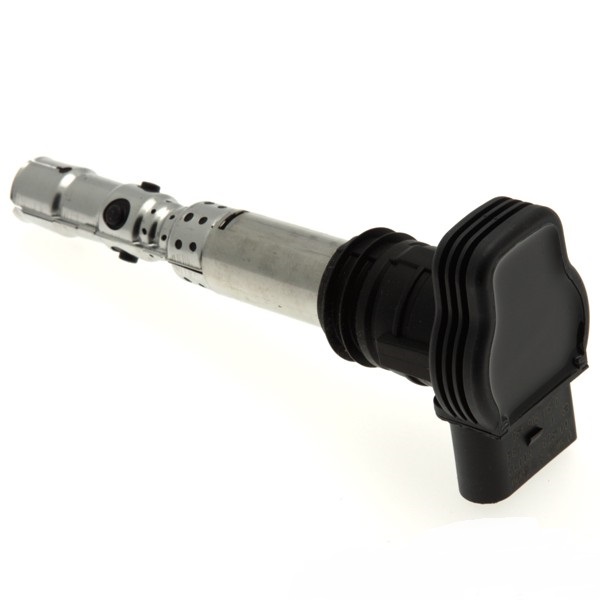

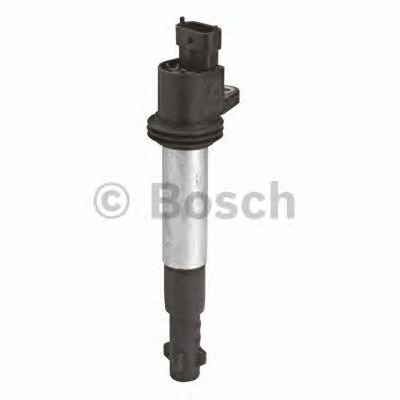

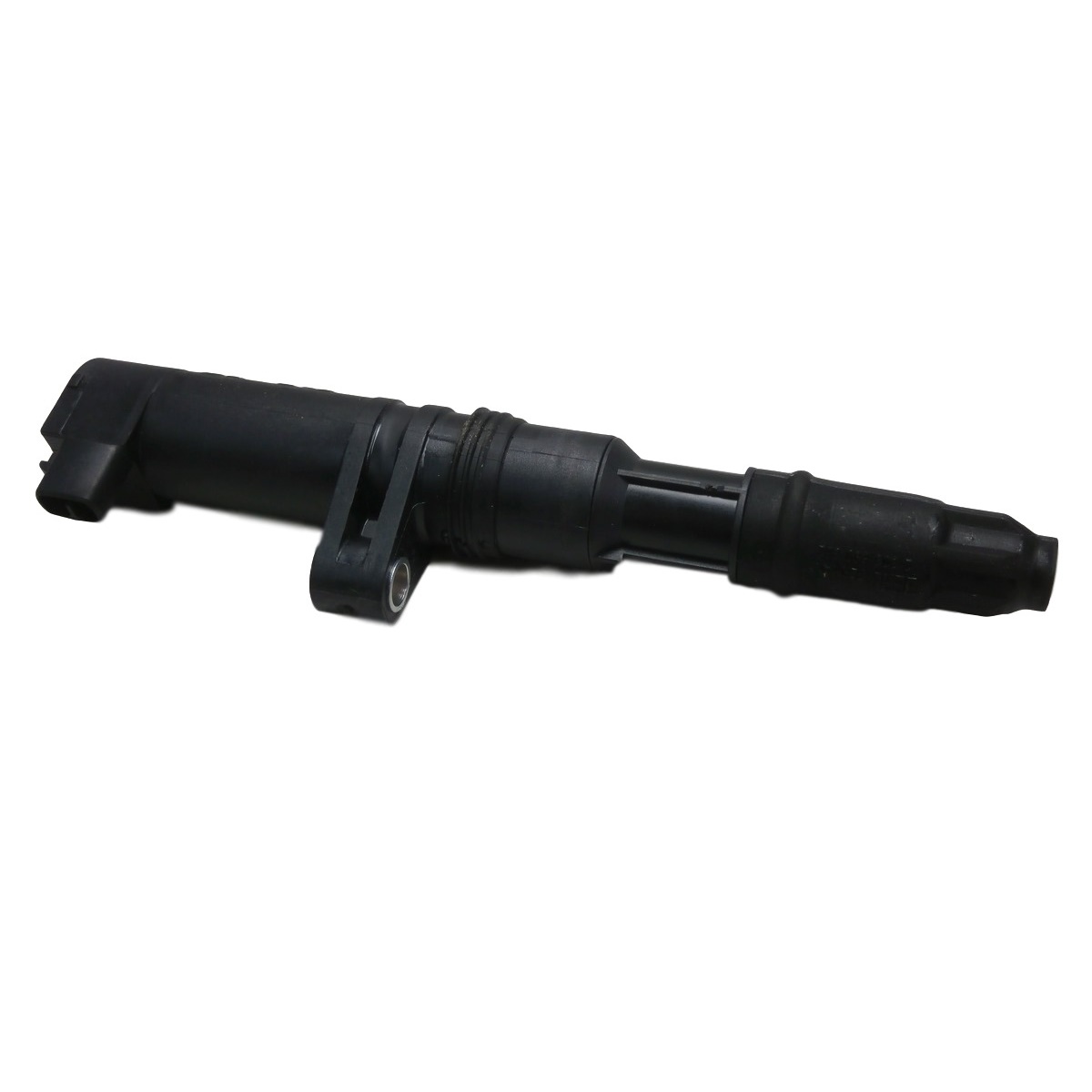

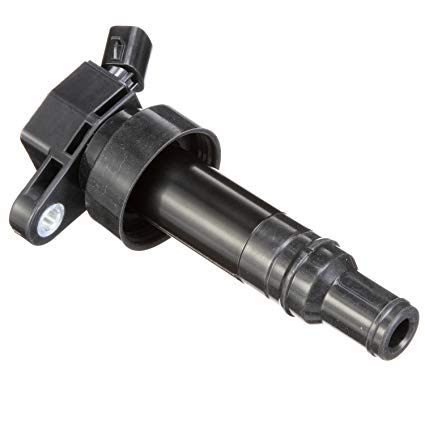

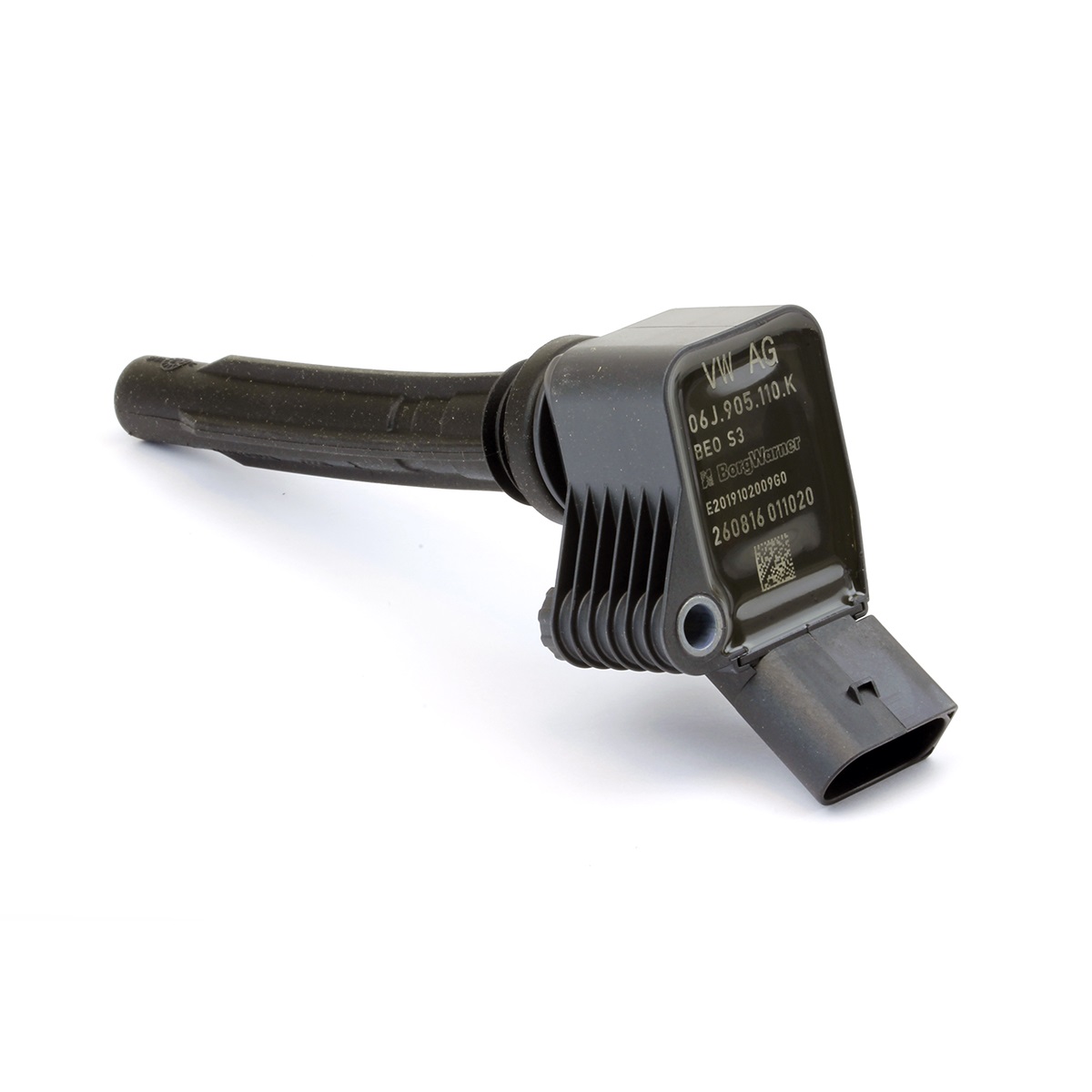

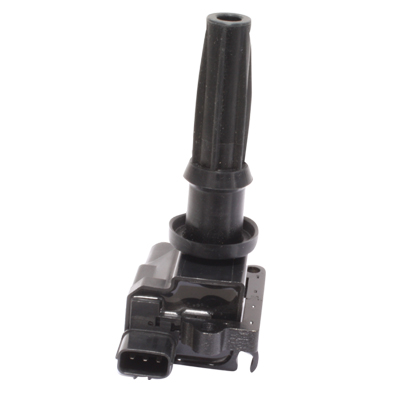

- Індивідуальна;
Індивідуальна котушка запалювання застосовується у електронній системі прямого запалення.
Як і загальна котушка запалювання, вона включає первинну та вторинну обмотки.
Тут, навпаки, первинна обмотка знаходиться всередині вторинної.
У первинній обмотці встановлений внутрішній сердечник, а навколо вторинної – зовнішній сердечник.

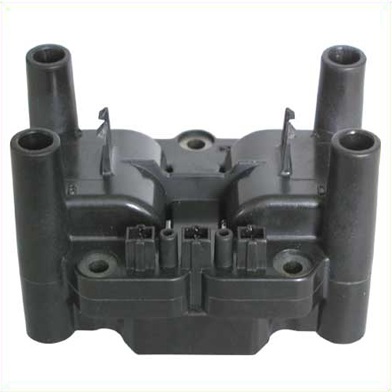

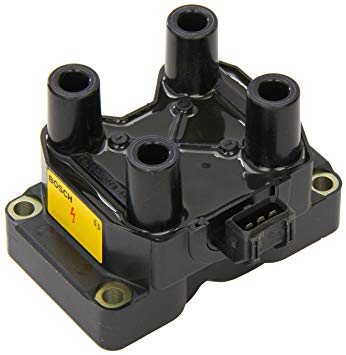

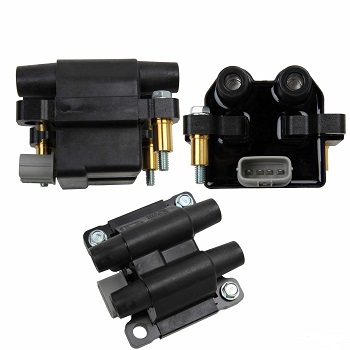

- здвоєна;
Подвоєна котушка запалювання - двовивідна котушка запалювання - застосовується у багатьох конструкціях електронної системи прямого запалення.
Подвоєна котушка має два високовольтні виводи, які забезпечують синхронне отримання іскри двома циліндрами одночасно.
При цьому лише один циліндр знаходиться наприкінці такту стиснення.
В іншому циліндрі іскра відбувається вхолосту на такті випуску газів, що відпрацювали.
